Základní informace
  |
Určené pre médiá: plynné, pevné (gravitačne) |
 |
Mechanicky odolná |
 |
Teplotná odolnosť: do +500 °C |
 |
Flexibilita ★★★★☆ |
 |
Dĺžka balenia: 10 m
|
Technické parametry
| Aplikace |

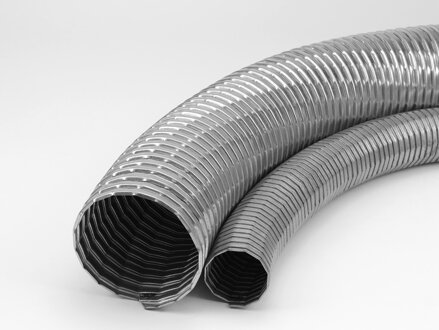

profil bez tesnenia - hadica bude mať väčšie straty úniku plnov na odsávanie vzduchu, pár, výfukových plynov, horúceho vzduchu pri použití odťahového ventilátora a gravitačnú dopravu pre gravitačný transport vysoko abrazívnych častíc: granulátov, kameniva, obilnín, peliet atď. zloží ako veľmi odolná chránička vhodné pre automobilový, strojársky, chemický, gumárenský, hutnícky, stavebný a iný priemysel |

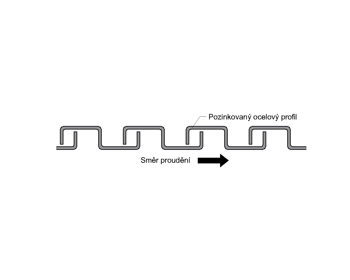

| Vlastnosti | veľmi dobrá odolnosť proti oteru dobrá flexibilita veľmi dobrá tepelná odolnosť vodivá - vhodná do prostredia s nebezpečenstvom výbuchu, spĺňa smernice ATEX * ľavotočivé stúpanie profilovaného plechu |

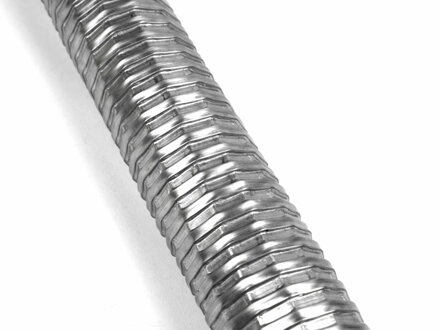

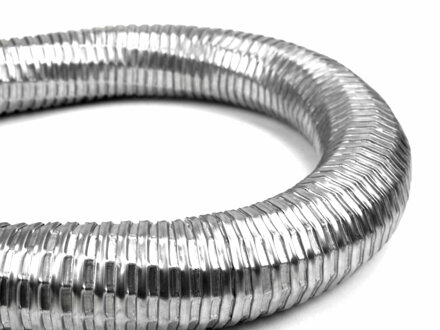

| Materiál stěny | profilovaný pozinkovaný plech |
| Pokyny k používání hadic | TU |
Parametre všetkých vyrábaných priemerov
| Kód produktu | Vnútorný priemer [mm] | Vonkajší priemer [mm] | Polomer ohybu [mm] | Orientačná váha[kg/m] | Hrúbka kovového profilu [mm] |
| 5 – 01 – 0018 – 1 | 18 | 22 | 120 | 0,2 | 0,2 |
| 5 – 01 – 0020 – 1 | 20 | 24 | 130 | 0,2 | 0,2 |
| 5 – 01 – 0026 – 1 | 26 | 30 | 160 | 0,3 | 0,2 |
| 5 – 01 – 0028 – 1 | 28 | 32 | 170 | 0,3 | 0,2 |
| 5 – 01 – 0030 – 1 | 30 | 34 | 180 | 0,3 | 0,2 |
| 5 – 01 – 0032 – 1 | 32 | 36 | 190 | 0,3 | 0,2 |
| 5 – 01 – 0035 – 1 | 35 | 39 | 205 | 0,3 | 0,2 |
| 5 – 01 – 0038 – 1 | 38 | 42 | 220 | 0,4 | 0,2 |
| 5 – 01 – 0040 – 1 | 40 | 44 | 230 | 0,4 | 0,2 |
| 5 – 01 – 0045 – 1 | 45 | 49 | 255 | 0,4 | 0,2 |
| 5 – 01 – 0048 – 1 | 48 | 52 | 270 | 0,4 | 0,2 |
| 5 – 01 – 0050 – 1 | 50 | 60 | 160 | 0,8 | 0,4 |
| 5 – 01 – 0060 – 1 | 60 | 70 | 215 | 1,0 | 0,4 |
| 5 – 01 – 0070 – 1 | 70 | 80 | 240 | 1,2 | 0,4 |
| 5 – 01 – 0080 – 1 | 80 | 90 | 270 | 1,3 | 0,4 |
| 5 – 01 – 0090 – 1 | 90 | 100 | 280 | 1,9 | 0,4 |
| 5 – 01 – 0100 – 1 | 100 | 110 | 300 | 2,0 | 0,4 |
| 5 – 01 – 0110 – 1 | 110 | 120 | 330 | 2,2 | 0,4 |
| 5 – 01 – 0120 – 1 | 120 | 130 | 380 | 2,4 | 0,4 |
| 5 – 01 – 0125 – 1 | 125 | 135 | 400 | 2,5 | 0,4 |
| 5 – 01 – 0130 – 1 | 130 | 140 | 410 | 2,9 | 0,4 |
| 5 – 01 – 0140 – 1 | 140 | 150 | 440 | 3,1 | 0,4 |
| 5 – 01 – 0150 – 1 | 150 | 160 | 460 | 3,4 | 0,4 |
| 5 – 01 – 0160 – 1 | 160 | 170 | 490 | 3,6 | 0,4 |
| 5 – 01 – 0180 – 1 | 180 | 190 | 545 | 4,0 | 0,4 |
| 5 – 01 – 0202 – 1 | 202 | 212 | 560 | 5,5 | 0,4 |
| 5 – 01 – 0225 – 1 | 225 | 235 | 630 | 6,2 | 0,4 |
| 5 – 01 – 0250 – 1 | 250 | 260 | 700 | 6,9 | 0,4 |
| 5 – 01 – 0280 – 1 | 280 | 290 | 760 | 7,5 | 0,4 |
| 5 – 01 – 0300 – 1 | 300 | 310 | 850 | 8,2 | 0,4 |
| 5 – 01 – 0337 – 1 | 337 | 347 | 910 | 8,8 | 0,4 |
Upozornenie! Kovové hadice z dôvodu svojej konštrukcie nezabezpečujú 100 % tesnosť. Pri použití kovových hadíc na odsávanie spalín a plynov sa odporúča použiť aspoň dvojnásobný priemer oproti priemeru hrdla alebo výfukovej rúry; zároveň sa odporúča použitie odsávacieho ventilátora. Na odsávanie spalín a plynov odporúčame kovové hadice Metalhex B, B1, D, D1. Pred použitím výrobku je potrebné oboznámiť sa s obsahom montážneho a užívateľského návodu.
Prierez hadíc Metalhex je polygónový. V prípade samostatného rezania kovových hadíc je potrebné konce zabezpečiť proti rozvinutiu, napr. zvarom. Pokyny týkajúce sa rezania hadíc nájdete v montážnom návode. V prípade záujmu o výrobu hadice s iným priemerom, než sú ponúkané, prosíme o kontakt s obchodným oddelením. Všetky parametre uvedené v tabuľke sú udané pre izbovú teplotu. Maximálny rozsah tolerancie pre uvedené parametre je 5 %. Tolerancia pre vnútorné priemery hadíc je +/- 2 mm.
Na odvedenie elektrostatických nábojov je potrebné obojstranne uzemniť špirálu. Špirála v hadiciach Metalhex je ľavotočivá. Smer prúdenia média je určený v montážnom návode. Obchodné dĺžky hadíc sa merajú v maximálne natiahnutom stave. Vrátenie tovaru je možné len v prípade objednávky obchodných dĺžok. Hadice sú v závislosti od typu, priemeru a dĺžky balené buď v priamom stave, osovo stlačené alebo zvinuté do kruhov a následne zabalené do stretch fólie alebo kartónu. Prosíme o informáciu pri zadávaní objednávky o preferovanom spôsobe balenia hadíc.
