Kovová hadica Metalhex B1

Hodnotenie produktu: Zatiaľ bez hodnotenia. Buďte prvý!

Vaše hodnotenie:

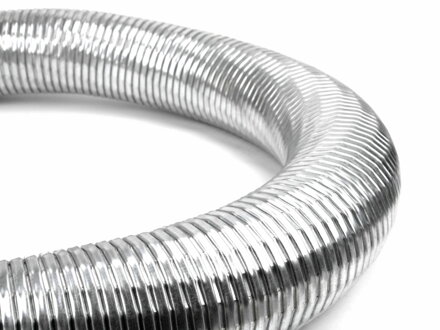

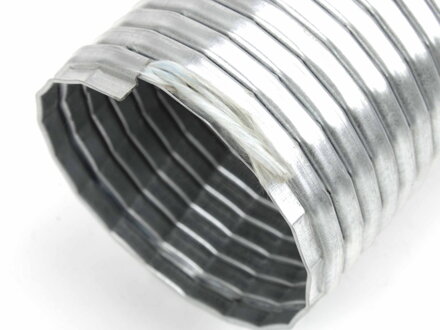

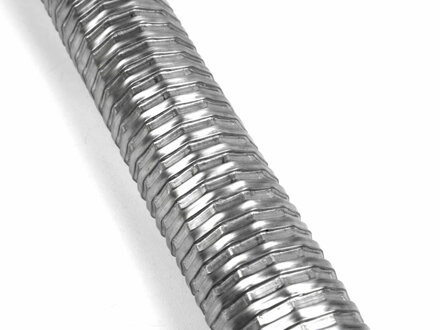

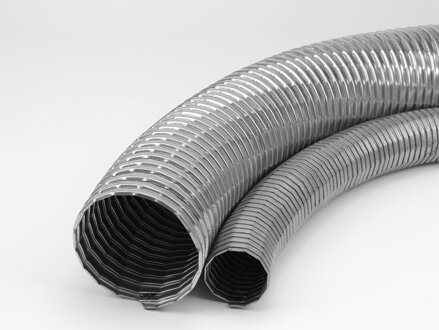

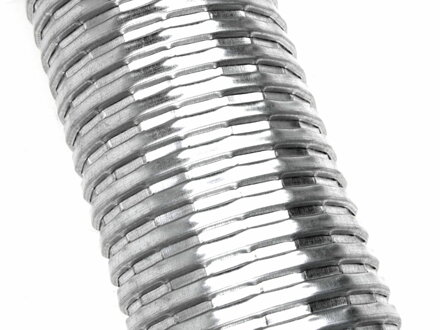

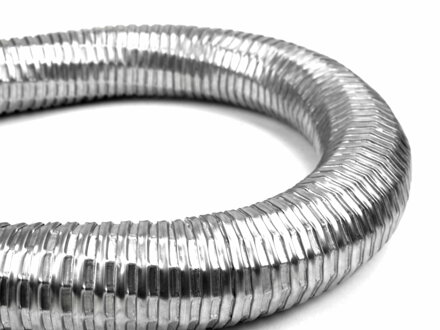

Flexibilné viacuholníkové kovové hadice z profilovanej pozinkovanej ocele so sklenenovláknitým tesnením, s vysokou mechanickou a tepelnou odolnosťou až do 500°C. Spĺňajú požiadavky smernice ATEX a sú určené na odsávanie horúceho vzduchu a plynov, prepravu abrazívnych sypkých materiálov alebo ako ochranné hadice v náročných priemyselných podmienkach.

14,80 €

17,91 € s DPH

17,91 € s DPH Zľava 0%

17,91 € s DPH / m

Množstevné zľavy

m a viac /m

Vnútorné priemery

1 m x 1 m = 1 m 14,80 €

Dostupnosť: Na externím skladě (2-5 prac. dní)
Doručíme dňa:

Základní informace

	Určené pre médiá: plynné, pevné (gravitačne)
	Mechanicky odolná
	Teplotná odolnosť: do +500 °C
	Flexibilita - ★★★☆☆
	Dĺžka balenia: 10 m (pri objednávke iného množstva, než celého balenia nie je možnosť tovaru vrátiť) Pozor! Na odťah výfukových plynov z elektrocentrál a generátorov odporúčame použiť hadicu s priemerom 2x až 3x väčším ako je priemer výfuku. Pre tieto prípady sme schopní vyrobiť redukciu podľa vašich potrieb.

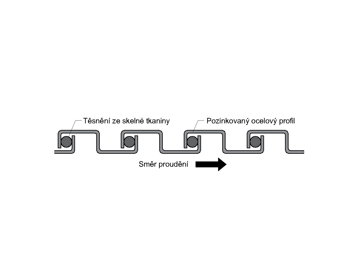

pozinkovaný hadicový profil s tesnením zo sklenených vlákien

Technické parametry

Aplikace	profil bez tesnenia - hadica bude mať väčšie straty úniku plnov na odsávanie vzduchu, pár, výfukových plynov, horúceho vzduchu pri použití odťahového ventilátora a gravitačnú dopravu pre gravitačný transport vysoko abrazívnych častíc: granulátov, kameniva, obilnín, peliet atď. zloží ako veľmi odolná chránička vhodné pre automobilový, strojársky, chemický, gumárenský, hutnícky, stavebný a iný priemysel
Vlastnosti	veľmi dobrá odolnosť proti oteru dobrá flexibilita veľmi dobrá tepelná odolnosť vodivá - vhodná do prostredia s nebezpečenstvom výbuchu, spĺňa smernice ATEX * ľavotočivé stúpanie profilovaného plechu
Materiál stěny	profilovaný pozinkovaný plech
Pokyny k používání hadic	TU

Parametre všetkých vyrábaných priemerov

Kód produktu	Vnútorný priemer [mm]	Vonkajší priemer [mm]	Polomer ohybu [mm]	Orientačná váha[kg/m]	Hrúbka kovového profilu [mm]
5 – 01 – 0018 – 1 – UW	18	22	120	0,2	0,2
5 – 01 – 0020 – 1 – UW	20	24	130	0,2	0,2
5 – 01 – 0026 – 1 – UW	26	30	160	0,3	0,2
5 – 01 – 0028 – 1 – UW	28	32	170	0,3	0,2
5 – 01 – 0030 – 1 – UW	30	34	180	0,3	0,2
5 – 01 – 0032 – 1 – UW	32	36	190	0,3	0,2
5 – 01 – 0035 – 1 – UW	35	39	205	0,3	0,2
5 – 01 – 0038 – 1 – UW	38	42	220	0,4	0,2
5 – 01 – 0040 – 1 – UW	40	44	230	0,4	0,2
5 – 01 – 0045 – 1 – UW	45	49	255	0,4	0,2
5 – 01 – 0048 – 1 – UW	48	52	270	0,4	0,2
5 – 01 – 0050 – 1 – UW	50	60	160	0,8	0,4
5 – 01 – 0060 – 1 – UW	60	70	215	1,0	0,4
5 – 01 – 0070 – 1 – UW	70	80	240	1,2	0,4
5 – 01 – 0080 – 1 – UW	80	90	270	1,3	0,4
5 – 01 – 0090 – 1 – UW	90	100	280	1,9	0,4
5 – 01 – 0100 – 1 – UW	100	110	300	2,0	0,4
5 – 01 – 0110 – 1 – UW	110	120	330	2,2	0,4
5 – 01 – 0120 – 1 – UW	120	130	380	2,4	0,4
5 – 01 – 0125 – 1 – UW	125	135	400	2,5	0,4
5 – 01 – 0130 – 1 – UW	130	140	410	2,9	0,4
5 – 01 – 0140 – 1 – UW	140	150	440	3,1	0,4
5 – 01 – 0150 – 1 – UW	150	160	460	3,4	0,4
5 – 01 – 0160 – 1 – UW	160	170	490	3,6	0,4
5 – 01 – 0180 – 1 – UW	180	190	545	4,0	0,4
5 – 01 – 0202 – 1 – UW	202	212	560	5,5	0,4
5 – 01 – 0225 – 1 – UW	225	235	630	6,2	0,4
5 – 01 – 0250 – 1 – UW	250	260	700	6,9	0,4
5 – 01 – 0280 – 1 – UW	280	290	760	7,5	0,4
5 – 01 – 0300 – 1 – UW	300	310	850	8,2	0,4
5 – 01 – 0337 – 1 – UW	337	347	910	8,8	0,4

Upozornenie! Kovové hadice z dôvodu svojej konštrukcie nezabezpečujú 100 % tesnosť. Pri použití kovových hadíc na odsávanie spalín a plynov sa odporúča použiť aspoň dvojnásobný priemer oproti priemeru hrdla alebo výfukovej rúry; zároveň sa odporúča použitie odsávacieho ventilátora. Na odsávanie spalín a plynov odporúčame kovové hadice Metalhex B, B1, D, D1. Pred použitím výrobku je potrebné oboznámiť sa s obsahom montážneho a užívateľského návodu.

Prierez hadíc Metalhex je polygónový. V prípade samostatného rezania kovových hadíc je potrebné konce zabezpečiť proti rozvinutiu, napr. zvarom. Pokyny týkajúce sa rezania hadíc nájdete v montážnom návode. V prípade záujmu o výrobu hadice s iným priemerom, než sú ponúkané, prosíme o kontakt s obchodným oddelením. Všetky parametre uvedené v tabuľke sú udané pre izbovú teplotu. Maximálny rozsah tolerancie pre uvedené parametre je 5 %. Tolerancia pre vnútorné priemery hadíc je +/- 2 mm.

Na odvedenie elektrostatických nábojov je potrebné obojstranne uzemniť špirálu. Špirála v hadiciach Metalhex je ľavotočivá. Smer prúdenia média je určený v montážnom návode. Obchodné dĺžky hadíc sa merajú v maximálne natiahnutom stave. Vrátenie tovaru je možné len v prípade objednávky obchodných dĺžok. Hadice sú v závislosti od typu, priemeru a dĺžky balené buď v priamom stave, osovo stlačené alebo zvinuté do kruhov a následne zabalené do stretch fólie alebo kartónu. Prosíme o informáciu pri zadávaní objednávky o preferovanom spôsobe balenia hadíc.
