Základné informácie
  |
Určené pre médiá: plynné, pevné (gravitáciou) |
 |
Mechanicky odolná |
 |
Tepelná odolnosť: do +300 °C |
 |
Flexibilita - ★★★★☆ |
 |
Dĺžka balenia: 10 m
|
Technické parametre
| Aplikácia |
- profil s tesnením - použitie ako odsávacia hadica pre výfukové plyny pri dodržaní podmienky 2-3x väčšieho priemeru hadice než je samotný priemer výfuku. V prípade problémov s odvodom výfukových plynov odporúčame použiť odsávací ventilátor - na odsávanie vzduchu, pár, výfukových plynov, horúceho vzduchu pri použití odsávacieho ventilátora a gravitačný transport - na gravitačný transport vysoko abrazívnych častíc: granulátov, kameniva, obilnín, peliet atď. - slúži ako veľmi odolná ochranná trubica - vhodné pre automobilový, strojársky, chemický, gumárenský, hutnícky, stavebný a iný priemysel |
| Vlastnosti | veľmi dobrá odolnosť proti oderu
dobrá flexibilita veľmi dobrá tepelná odolnosť vodivá – vhodná do prostredia s nebezpečenstvom výbuchu, spĺňa smernice ATEX priepustnosť: 15 l/min/dm2 (pri tlaku 0,15 bar) * ľavotočivé stúpanie profilovaného plechu |
| Materiál steny |

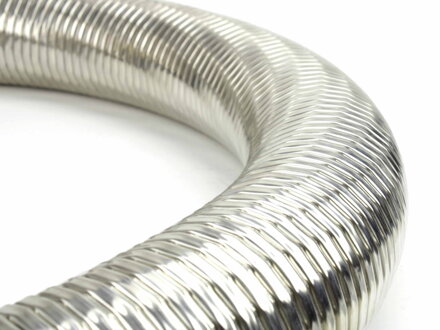

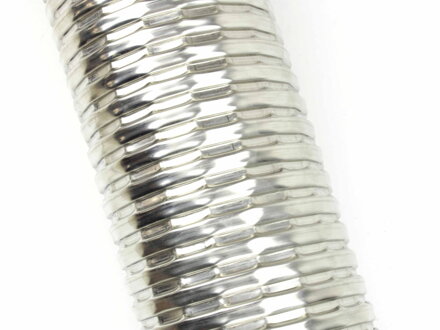

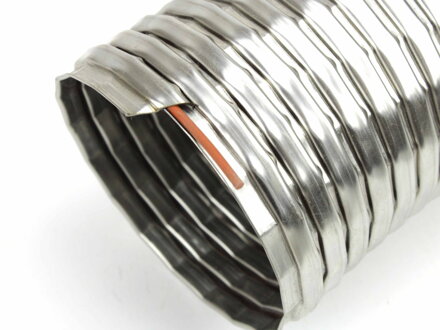

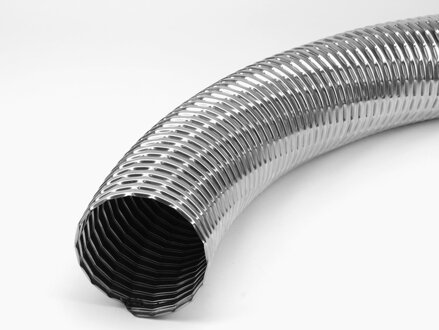

- profilovaný nerezový plech AISI 304 - inox - polygónová konštrukcia so silikónovým tesnením medzi jednotlivými naväzujúcimi profilmi – na elimináciu nasávania falošného vzduchu |
| Pokyny na používanie hadíc | TU |
Parametre všetkých vyrábaných priemerov
| Kód produktu | Vnútorný priemer [mm] | Vonkajší priemer [mm] | Polomer ohybu [mm] | Orientačná váha[kg/m] | Hrúbka kovového profilu [mm] |
| 5 – 01 – 0050 – 2 - U | 50 | 60 | 160 | 0,8 | 0,4 |
| 5 – 01 – 0060 – 2 - U | 60 | 70 | 215 | 1,0 | 0,4 |
| 5 – 01 – 0070 – 2 - U | 70 | 80 | 240 | 1,2 | 0,4 |
| 5 – 01 – 0080 – 2 - U | 80 | 90 | 270 | 1,3 | 0,4 |
| 5 – 01 – 0090 – 2 - U | 90 | 100 | 280 | 1,9 | 0,4 |
| 5 – 01 – 0100 – 2 - U | 100 | 110 | 300 | 2,0 | 0,4 |
| 5 – 01 – 0110 – 2 - U | 110 | 120 | 330 | 2,2 | 0,4 |
| 5 – 01 – 0120 – 2 - U | 120 | 130 | 380 | 2,4 | 0,4 |
| 5 – 01 – 0125 – 2 - U | 125 | 135 | 400 | 2,5 | 0,4 |
| 5 – 01 – 0130 – 2 - U | 130 | 140 | 410 | 2,9 | 0,4 |
| 5 – 01 – 0140 – 2 - U | 140 | 150 | 440 | 3,1 | 0,4 |
| 5 – 01 – 0150 – 2 - U | 150 | 160 | 460 | 3,4 | 0,4 |
| 5 – 01 – 0160 – 2 - U | 160 | 170 | 490 | 3,6 | 0,4 |
| 5 – 01 – 0180 – 2 - U | 180 | 190 | 545 | 4,0 | 0,4 |
| 5 – 01 – 0202 – 2 - U | 202 | 212 | 560 | 5,5 | 0,4 |
| 5 – 01 – 0225 – 2 - U | 225 | 235 | 630 | 6,2 | 0,4 |
| 5 – 01 – 0250 – 2 - U | 250 | 260 | 700 | 6,9 | 0,4 |
| 5 – 01 – 0280 – 2 - U | 280 | 290 | 760 | 7,5 | 0,4 |
| 5 – 01 – 0300 – 2 - U | 300 | 310 | 850 | 8,2 | 0,4 |
| 5 – 01 – 0337 – 2 - U | 337 | 347 | 910 | 8,8 | 0,4 |
Upozornenie! Kovové hadice z dôvodu svojej konštrukcie nezabezpečujú 100 % tesnosť. Pri použití kovových hadíc na odsávanie spalín a plynov sa odporúča použiť aspoň dvojnásobný priemer oproti priemeru hrdla alebo výfukovej rúry; zároveň sa odporúča použitie odsávacieho ventilátora. Na odsávanie spalín a plynov odporúčame kovové hadice Metalhex B, B1, D, D1. Pred použitím výrobku je potrebné oboznámiť sa s obsahom montážneho a užívateľského návodu.
Prierez hadíc Metalhex je polygónový. V prípade samostatného rezania kovových hadíc je potrebné konce zabezpečiť proti rozvinutiu, napr. zvarom. Pokyny týkajúce sa rezania hadíc nájdete v montážnom návode. V prípade záujmu o výrobu hadice s iným priemerom, než sú ponúkané, prosíme o kontakt s obchodným oddelením. Všetky parametre uvedené v tabuľke sú udané pre izbovú teplotu. Maximálny rozsah tolerancie pre uvedené parametre je 5 %. Tolerancia pre vnútorné priemery hadíc je +/- 2 mm.
Na odvedenie elektrostatických nábojov je potrebné obojstranne uzemniť špirálu. Špirála v hadiciach Metalhex je ľavotočivá. Smer prúdenia média je určený v montážnom návode. Obchodné dĺžky hadíc sa merajú v maximálne natiahnutom stave. Vrátenie tovaru je možné len v prípade objednávky obchodných dĺžok. Hadice sú v závislosti od typu, priemeru a dĺžky balené buď v priamom stave, osovo stlačené alebo zvinuté do kruhov a následne zabalené do stretch fólie alebo kartónu. Prosíme o informáciu pri zadávaní objednávky o preferovanom spôsobe balenia hadíc.
